ВЕСОВОЕ И ЭТИКЕТИРОВАНОЕ ОБОРУДОВАНИЕ
В этом разделе представлены все виды весовых станций, используемых для всех типов упаковочного оборудования.
Автоматический этикетировщик Espera ES 5000
| Тип машин: | Автоматическая |
| Область применения: | Классик и фреш |
| Производитель: | Espera |
| Производительность: | до 65 упаковок/мин |
| Вид оборудования: | Дозирующее |
| Продукт: | Картофель / Свекла / Лук / Морковь / Яблоки / Томаты / Салаты |
Автоматический комплекс для взвешивания и этикетирования с 1 или 2-мя верхними принтерами и 1 нижним (в зависимости от модели) Espera серии ES 5000.
В состав комплекса входят:
Электронные весы ESW2514
- макс. вес: 6 кг
- минимальный вес: 40 г
- точность взвешивания: 2 г
- длина взвешивающего транспортёра: 380 мм
- ширина взвешивающего транспортёра: 160 мм
Используемый способ взвешивания гарантирует высокую скорость и точность взвешивания.
Термопринтер со штемпелем для нанесения этикетки ESD524
- высокопроизводительный принтер для рулонов с наружным диаметром 210 мм и диаметром сердечника 76 мм, с внутренней намоткой этикеток, при этом затраты времени на замену рулона минимальны;
- в соответствии со стандартами качества термопланка имеет ширину 104 мм и разрешение 300 дот;
- скорость печати до 250 мм / сек с автоматической оптимизацией актуальной нагрузки
Размеры этикеток:
Самая маленькая этикетка: 37х37 мм
Самая большая этикетка без поворота этикетки: 120х80 мм ширина печати 104 мм
(ДЛИНА ИЗМЕРЯЕТСЯ ПО НАПРАВЛЕНИЮ НЕСУЩЕЙ БУМАГИ)
- термопланки не требуют юстировки
- Вы можете самостоятельно заменить термопланку
- в объём поставки входят стандартные шрифты
- нанесение этикетки осуществляется лапкой, управляемой шаговым двигателем
- автоматическая регулировка высоты 160 мм
- возможность продольного нанесения этикетки через программу управления
- возможность бокового нанесения этикетки и поворота этикетки на 90 градусов путем ручной настройки принтера.
Транспортёрная система ESG334 с тремя транспортерами
- состоит из подающего, взвешивающего и этикетировочного транспортёров длиной 380 мм, шириной 160 мм
- конструкция выполнена из нержавеющей стали и нержавеющих материалов
- все транспортёры оборудованы рычажным механизмом, размыкающим механизмом, устройством натяжения транспортёрных лент и устройством для съёма / монтажа лент
- опционально может использоваться подающий транспортер ESF 504, который рекомендуется при этикетировании тесно друг к другу поступающих упаковок
Размеры упаковок
Стабильные упаковки 300х300х160 мм
Упаковки другой формы 300х160х160 мм
Терминал блока управления ESC964
1. этот терминал служит с одной стороны для управления всеми процессами, с другой как центр для обмена информацией
2. через сенсорный экран (15 дюймов) устанавливается нужный режим, вводятся необходимые параметры и обслуживается установка
3. дополнительно в распоряжении оператора имеется плёночная клавиатура, а для введения большого объёма информации имеются точки подключения нормальной клавиатуры от персонального компьютера и мышки
4. программа ESMS (специализированная программа управления машиной):
4.1 простое обслуживание благодаря иконкам
4.2 интерактивное управление машиной
4.3 удобный ввод исходных данных
4.4 программа дизайна этикеток со шрифтами и логотипами
4.5 программа упаковки
4.6 накопитель памяти (быстрый переход с одного продукта на другой)
4.7 управление оператором
5. все операции осуществляются путем ввода PID номера (идентификационного номера продукта) и CID номера (идентификационного номера клиента)
6. информация сохраняется на накопителе на жёстком диске, для архивирования и передачи информации служит карта ММС
7. установка может быть включена в локальную сеть или работать в режиме он-лайн благодаря следующим подключениям:
7.1 Ethernet (внутренняя сеть)
7.2 Разъем RS 232
7.3 Параллельный разъем
7.4 USB
8. возможность удаленного обслуживания
9. степень защиты
Производительность установки
В зависимости от длины упаковки и веса, длины и дизайна этикетки, а так влияния других факторов до 65 этикеток / минуту при непрерывной подаче и без суммирования
Технические характеристики
Подключение: 180 - 250 вольт / 50-60 герц
Общая длина установки с 3 транспортёрами: прим. 1.330 мм
Высота регулируется от 920 до 1150 мм
Отличия моделей в 5000-й серии.
| Модель | 5901 | 5902 | 5910 | 5911 | 5912 |
| Верхний принтер | 1 | 2 | нет | 1 | 2 |
| Нижний принтер | нет | нет | 1 | 1 | 1 |
Автоматический этикетировщик Espera ES 7000
Автоматический комплекс для взвешивания и этикетирования с верхней и нижней этикеткой, разделением на партии для укладки в короба с суммарным принтером этикетки на короба производительностью до 105 упаковок в минуту.
| Тип машин: | Автоматическая |
| Область применения: | Классик и фреш |
| Производитель: | Espera |
| Производительность: | до 105 упаковок/мин |
| Вид оборудования: | Дозирующе |
| Технология: | Автоматическая машина для взвешивания и нанесения этикетки. |
| Продукт: | Картофель / Свекла / Лук / Морковь / Яблоки / Томаты / Салаты |
Автоматический комплекс для взвешивания и этикетирования сверху и снизу (в зависимости от модели) Espera серии ES 7000.
В состав комплекса входят:
Электронные весы ESW 2704
a) макс. вес: 8 кг
b) минимальный вес: 20 г
c) точность взвешивания: до 3 кг – 1 г, до 6 кг – 2 г, до 8 кг – 5 г
d) длина взвешивающего транспортёра: 500 мм
e) ширина взвешивающего транспортёра: 360 мм
f) макс. длина упаковки до 700 мм (рекомендуем сделать тест)
g) методика взвешивания отличается высокой скоростью
Термопринтер ESD 504 для этикетировки сверху
a) высокопроизводительный принтер для рулонов с наружным диаметром 285 мм и диаметром сердечника 76 мм, с внутренней намоткой этикеток, при этом затраты времени на замену рулона минимальны
b) смена рулонов пленки посредством сервопривода
c) для смены рулона головка принтера открывается, после замены рулона головка принтера закрывается и бумага позиционируется автоматически
d) терморейка имеет ширину 104 мм и разрешение 300 дот;
e) скорость печати до 300 мм / сек с автоматической оптимизацией актуальной нагрузки и подъёма головки принтера для снижения термического и механического износа
Размеры этикеток:
Самая маленькая этикетка: 37х37 мм.
Самая большая этикетка без поворота этикетки: 200х110 мм
(ДЛИНА ИЗМЕРЯЕТСЯ ПО НАПРАВЛЕНИЮ НЕСУЩЕЙ БУМАГИ)
- ширина 104 мм
- термопланки не требуют юстировки
- в объём поставки входят стандартные шрифты
Система нанесения этикетки ESS 124
- при помощи лапки посредством встроенного вакуумного насоса (сжатый воздух не требуется) этикетка берется от принтера и наносится на упаковку на нужное место
- система автоматического распознавания высоты упаковки (от 0 до 200 мм), регулировка высоты не требуется
- настройки позиции и направления этикетки
- поворот этикетки на 90 градусов, 180 градусов и 270 градусов
- или поградусная настройка поворота этикетки
Термопринтер ESD 544 для этикетировки снизу
- вкл. барабанный этикетировщик
- система нанесения этикетки снизу
- подключение сжатого воздуха, настройки рабочих режимов транспортера не требуются
- контроль всех рабочих процессов нанесения этикетки
- замена рулона обеспечивается серво-устройством, которое при снятии несущей бумаги освобождает рулон или соотв. сердечник, облегчая снятие и, одновременно, открывает головку принтера
- продольное позиционирование упаковки задается в программе упаковки и закрепляется за продуктом
- высокопроизводительный принтер для рулонов с наружным диаметром 285 мм и диаметром сердечника 76 мм, с внутренней намоткой этикеток, при этом затраты времени на замену рулона минимальны
- терморейка имеет ширину 104 мм и разрешение 300 дот;
- скорость печати до 300 мм / сек с автоматической оптимизацией актуальной нагрузки и подъёма головки принтера для снижения термического и механического износа
Транспортёрная система ESF 724 на станине ESG 2154
1. состоит из подающего и взвешивающего транспортёров длиной по 500 мм, шириной 360 мм и этикетировочного транспортёра длиной 900 мм, шириной 360 мм
2. конструкция выполнена из нержавеющей стали и нержавеющих материалов
3. все транспортёры оборудованы рычажным механизмом, размыкающим механизмом, устройством натяжения транспортёрных лент и устройством для съёма / монтажа лент
4. монтаж установки на 6 ножках соответствует требованиям гигиены
5. серво-регулируемые направляющие, которые автоматически выставляются на ширину продукта в соответствии с заданными параметрами, обеспечивают точную позицию упаковки при подаче на этикетирование
6. в течение всего процесса движение упаковки контролируется фотоячейками
7. для круглых продуктов каждый транспортёр оборудован канавкой
8. опционально предлагается подающий транспортер ESF 124
Терминал блока управления ESС 954
1. этот терминал служит с одной стороны для управления всеми процессами, с другой как центр для обмена информацией
2. через сенсорный экран устанавливается нужный режим, вводятся необходимые параметры и обслуживается установка
3. дополнительно в распоряжении оператора имеется плёночная клавиатура, а для введения большого объёма информации имеются точки подключения нормальной клавиатуры от персонлаьного компьютера и мышки
4. пульт управления установлен на стабильном держателе ESU 104
5. программа ESMS (специализированная программа управления машиной)
6. информация сохраняется на накопителе на жёстком диске, для архивирования и передачи информации служит карта ММС
7. установка может быть включена в локальную сеть или работать в режиме он-лайн
8. все рабочие процессы совершаются просто через ввод PID или CID
9. все данные сохраняются на жестком диске
10. для сохранения и переноса данных служит ММС карта
11. пульт управления обеспечен следующими подключениями, позволяющими подключить машину к Вашей сети:
a) Ethernet
b) RS 232
c) Параллельный разъем
d) Аналоговый модем
ESB 214 Сканер для нижней этикетки
Производительность установки
В зависимости от длины упаковки и веса, длины и дизайна этикетки, а так же влияния других факторов максимум до 120 этикеток / минуту при непрерывной подаче и без суммирования
Технические характеристики
- подключение: 190 - 240 вольт / 50-60 герц
- общая длина установки с 3 транспортёрами: прим. 2.330 мм
- высота регулируется от 840 до 1020 мм
Отличия моделей в 7000-й серии.
| Модель: | 7001 | 7011 | 7010 |
| Верхний принтер: | 1 | 1 | нет |
| Нижний принтер: | нет | 1 | 1 |
Весовой - дозатор NEWTEC 1100
| Тип машин: | Автоматическая |
| Область применения: | Классик и фреш |
| Производитель: | Newtec |
| Производительность: | См. подробное описание ниже |
| Вид оборудования: | Дозирующее |
| Технология: | Взвешивание и подача порций на упаковочную машину |
| Продукт: | Цитрус / Брюссельская капуста / Свекла / Картофель / Лук |
Весовой - дозатор NEWTEC 1100 одночашечный автоматический предназначен для взвешивания округлых продуктов, весом одной порции до 3 кг.
Точность дозатора +1 продукт к заданному весу.
Принцип работы: продукт подается на вибрационную пластину, далее он распределяется по трем вибрационным каналам, два из которых являются основными, и третий дополнительным.
Дозатор производит наполнение весовой чашки продуктом по двум основным каналам, по мере достижения заданного веса, два основных канала останавливаются, и включается третий дополнительный канал. Сброс продукта в весовую чашку осуществляется до достижения заданного оператором веса. После этого происходит автоматический сброс набранной порции в автоматическую упаковочную машину.
| Порций / мин | 1 кг | 2 кг | 3 кг |
|---|---|---|---|
| Мандарин / лимон | 18 | 16 | 14 |
| Орех | 18 | 16 | - |
| Лук | 16 | 14 | 12 |
| Картофель | 18 | 16 | 14 |
Потребление электричества: 1 кВт
Потребление воздуха: 50 литров в минуту
Весовой - дозатор NEWTEC 2009(G) - 2012
| Тип машин: | Автоматическая |
| Область применения: | Классик и фреш |
| Производитель: | Newtec |
| Производительность: | См. подробное описание ниже |
| Вид оборудования: | Дозирующее |
| Продукт: | Цитрус / Брюссельская капуста / Свекла / Картофель / Лук / Киви / Орехи |
Дозатор NEWTEC с 9-ю и 12-ю весовыми чашками шириной 125 мм.
Подходит для взвешивания небольших порций для розничных позиций
Вес порции от 0,5 до 5 кг.
Точность и скорость взвешивания зависит от количества весовых чашек, их может быть 9 или 12 шт., скорость дозатора зависит от размера и типа продукта, стабильности подачи и количества весовых чашек.
Чем больше весовых чашек, тем точнее дозатор и выше производительность в порциях в минуту.
Принцип работы: продукт подается на вибрационную пластину и далее распределяется по вибрационным каналам. Машина автоматически считает количество продукта в весовых чашках контролируя подачу продукта по вибрационным каналам. Сброс необходимой порции происходит автоматически из нескольких весовых чашек на кросс-конвейер, который подаёт продукт в упаковочную машину.
Дозаторы NEWTEC имеют функцию автокалибровки, и не нуждаются в калибровке в процессе работы.
Технические характеристики:
Потребление электричества: 1 - 1,5 кВт
Потребление воздуха: 50 - 100 литров в минуту.

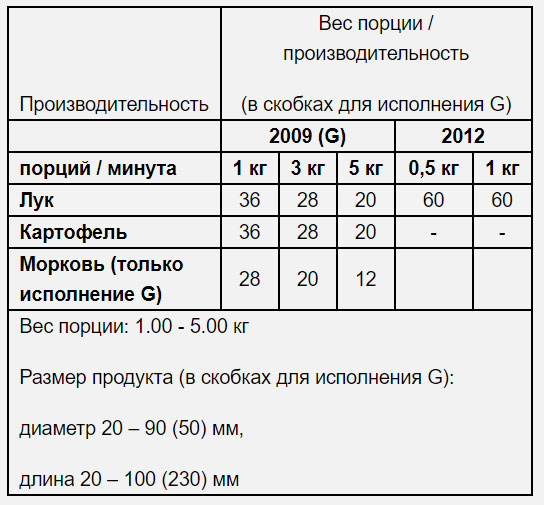

Производительность:
Весовой - дозатор NEWTEC 2009PC(B)-2B–2014PC(B)-2B
| Тип машин: | Автоматическая |
| Область применения: | Классик и фреш |
| Производитель: | Newtec |
| Производительность: | См. подробное описание ниже |
| Вид оборудования: | Дозирующее |
| Продукт: | Брокколи / Брюссельская капуста / Перец |
| Технология: | Взвешивание и подача порций на упаковочную машину |
Дозатор NEWTEC с 9-ю, и 14-ю весовыми чашками, создан специально для применения в пищевом производстве.
Вес порции от 0,25 до 10 кг (для моделей PCB).
Точность и скорость взвешивания зависит от количества весовых чашек, их может быть 9 или 14 шт., скорость дозатора зависит от размера и типа продукта, стабильности подачи и количества весовых чашек.
Чем больше весовых чашек, тем точнее дозатор и выше производительность в порциях в минуту.
Принцип работы: продукт подается на вибрационную пластину и далее распределяется по вибрационным каналам. Машина автоматически считает количество продукта в весовых чашках контролируя подачу продукта по вибрационным каналам. Сброс необходимой порции происходит автоматически из нескольких весовых чашек на кросс-конвейер, который подаёт продукт в упаковочную машину.
Дозаторы NEWTEC имеют функцию автокалибровки, и не нуждаются в калибровке в процессе работы.
Технические характеристики:
Потребление электричества: 1 кВт
Потребление воздуха: 100 литров в минуту
Технические характеристики:
Потребление электричества: 1 кВт
Потребление воздуха: 100 литров в минуту

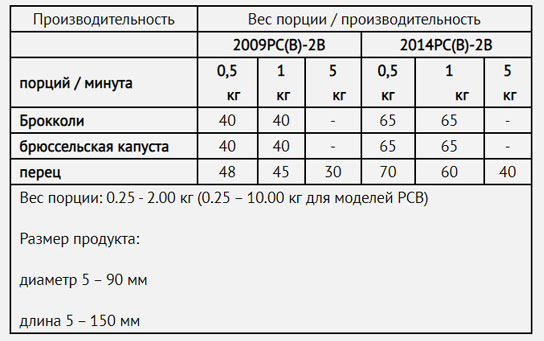

Производительность:
Весовой - дозатор NEWTEC 2009XB(G) – 2014XB(G)
| Тип машин: | Автоматическая |
| Область применения: | Классик и фреш |
| Производитель: | Newtec |
| Производительность: | См. подробное описание ниже |
| Вид оборудования: | Дозирующее |
| Продукт: | Картофель / Лук / Морковь / Свекла / Лимон / Мандарины |
| Технология: | Взвешивание и подача порций на упаковочную машину |
Дозатор NEWTEC с 9-ю, 12-ю и 14-ю весовыми чашками шириной 200 мм,
Подходит для взвешивания небольших порций для розничных позиций
Вес порции от 1 до 25 кг.
Точность и скорость взвешивания зависит от количества весовых чашек, их может быть 9, 12 или 14 шт., скорость дозатора зависит от размера и типа продукта, стабильности подачи и количества весовых чашек.
Чем больше весовых чашек, тем точнее дозатор и выше производительность в порциях в минуту.
Принцип работы: продукт подается на вибрационную пластину и далее распределяется по вибрационным каналам. Машина автоматически считает количество продукта в весовых чашках контролируя подачу продукта по вибрационным каналам. Сброс необходимой порции происходит автоматически из нескольких весовых чашек на кросс-конвейер, который подаёт продукт в упаковочную машину.
Дозаторы NEWTEC имеют функцию автокалибровки, и не нуждаются в калибровке в процессе работы.
Технические характеристики:
Потребление электричества: 1 - 1,5 кВт
Потребление воздуха: 60 литров в минуту

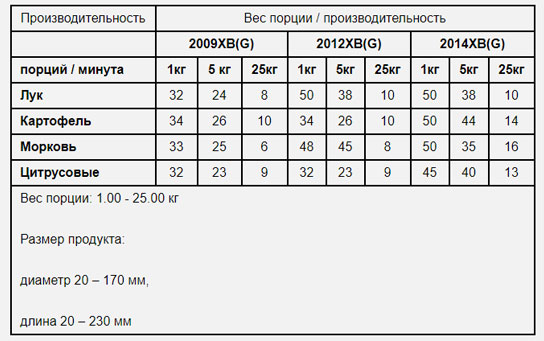

Производительность:
